Manžety ocelové, bílé, lakované
- doporučujeme použít pouze tehdy, pokud nelze dodat standardní manžetu z PVC a dále pro požární světlíky
- manžeta – vnitřní strana – viditelné šrouby v rozích při pohledu z interiéru (nedoporučujeme pro bytové účely)
- půdorysný rozměr – čtvercový nebo obdélníkový
- nutno vždy z vnější strany dodatečně oplechovat (nebo natavit hydroizolaci)
- symetrické provedení – všechny 4 strany manžety mají stejnou výšku
Varianta č. 1 – šikmá manžeta
Manžeta šikmá, ocelová, bílá lakovaná, s izolací
- vnitřní vrstva Fe plech tl. 1,5 mm, RAL 9010
- tepelná izolace ORSIL tl. 50 mm TF PROFI
- Up = 0,96 W/m2K
- výška – 30 cm, 50 cm
Varianta č. 2 – kolmá manžeta
Manžeta kolmá, ocelová, bílá lakovaná, s izolací
- vnitřní vrstva Fe plech tl. 1,5 mm, RAL 9010
- tepelná izolace ORSIL tl. 50 mm TF PROFI
- Up = 0,96 W/m2K
- výška – 30 cm, 50 cm
Technické informace
- Rozměrová řada manžet z oceli ( pro půdorysné tvary světlíků – čtvercové, obdélníkové)
- (kruhové rozměry světlíku – lze jen u manžety z laminátu)
Technické výkresy (v PDF a DWG)
| Požární světlíková manžeta – ocel - kolmá a šikmá | dwg |
Ukázka – manžeta kolmá, ocelová, bílá lakovaná, s izolací
Ukázky z realizací
Ukázka – provedení parotěsné izolace na ocelové manžetě (před vložením tepelné izolace)

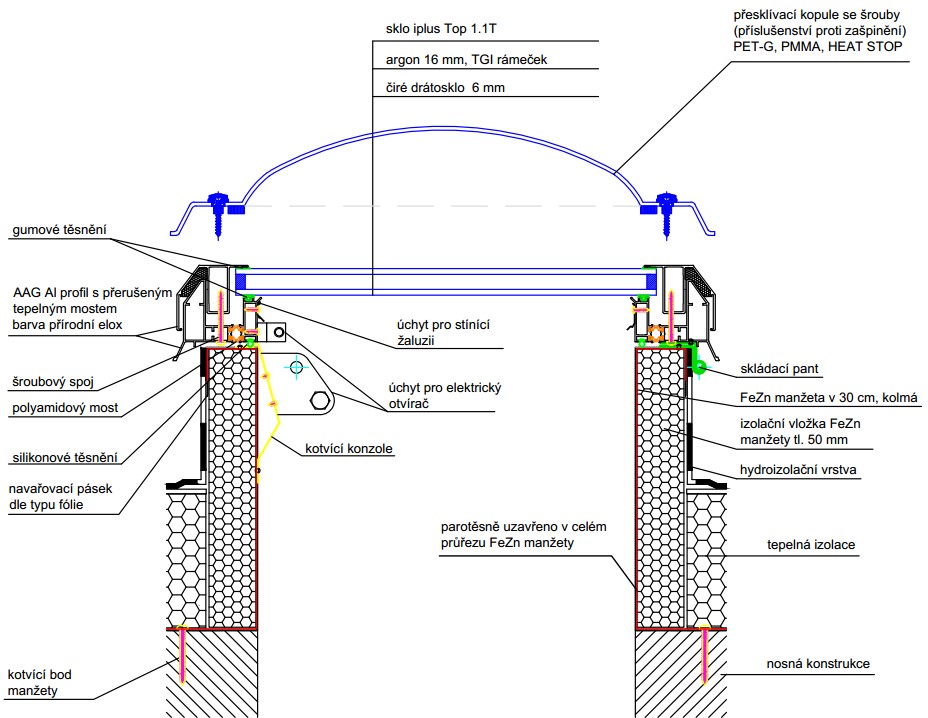

parotěsná izolace – výkres
Ukázka – provedení finální PVC hydroizolace na ocelové manžetě (před montáží zasklení)
Ukázka – provedení asfaltové hydroizolace na ocelové manžetě
Ukázka – vyspádování ocelové manžety
