Manžety z PVC – standardní

  • standardní aplikace – nejvíce využívaný typ manžet
  • přednosti – tepelně izolační vlastnosti (30 mm PUR), cena, profesionální a jednoduchý zámkový systém pro připevnění kopule
  • půdorysný rozměr manžet – čtvercový nebo obdélníkový
  • barva – bílá RAL 9010

Varianta č. 1 – šikmá manžeta

Manžeta šikmá z tvrzeného PVC

  • vnější a vnitřní vrstva - tvrzené PVC
  • vnitřní izolace - polyuretan 30 mm
Parametry:
  • výška – 15,  30,  45,  60, 75 cm (skládaná z modulů po 15 cm)
  • Up = 0,88 W/m2K
Rozměry:
  • rozměr A = světlost kopule
  • rozměr B = stavební otvor
  • rozměr B = rozměr A + 20 cm
  • půdorysný rozměr – čtvercový nebo obdélníkový (nelze dodat kruhový, kruhové rozměry – lze u manžety z laminátu)

Varianta č. 2 – kolmá manžeta

Manžeta kolmá z tvrzeného PVC

  • vnější a vnitřní vrstva - tvrzené PVC
  • vnitřní izolace - polyuretan 30 mm
Parametry:
  • výška – 15,  30,  45,  60,  75 cm (skládaná z modulů po 15 cm)
  • Up = 0,92 W/m2K
Rozměry:
  • rozměr A = rozměr B  (světlost kopule = stavební otvor)
  • půdorysný rozměr – čtvercový nebo obdélníkový (nelze dodat kruhový, kruhové rozměry – lze u manžety z laminátu)

Technické informace

Technické výkresy (v PDF a DWG)

Světlíková manžeta - tvrzené PVC - kolmá a šikmápdfdwg

Manžeta z PVC – skládání dílů  pomocí zámku – výška 15, 30, 45, 60, 75 cm

  • každý díl (modul) výšky = 15 cm
  • na přání zákazníka – lze vyrobit manžetu vyšší než 75 cm

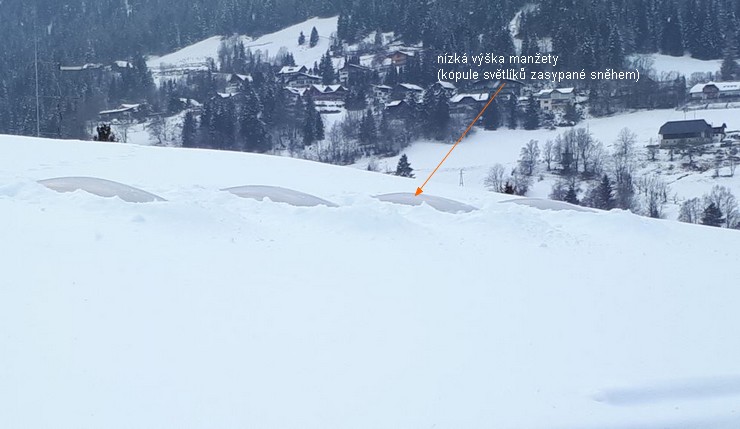

  • výšku manžety volíme dle míry jejího zapuštění do skladby střešního pláště a dle místa montáže
    (sněhového pásma)
  • ukázka kolmé a šikmé manžety





















Variantní výška 15, 30, 45, 60 a 75 cm (připraveno z výroby na požadovanou výšku)

















Příklady našich cen (v Kč bez DPH)

  • rozměr B = 60 x 60 cm, výška 15 cm, šikmá manžeta- 1.586 Kč, kolmá manžeta – 1.838 Kč
  • rozměr B = 60 x 60 cm, výška 30 cm, šikmá manžeta- 2.375 Kč, kolmá manžeta – 2.615 Kč
  • rozměr B = 100 x 100 cm, výška 15 cm, šikmá manžeta- 2.316 Kč, kolmá manžeta – 3.108 Kč
  • rozměr B = 100 x 100 cm, výška 30 cm, šikmá manžeta- 3.425 Kč, kolmá manžeta – 3.971 Kč

Ukázka – manžeta kolmá, výška 60 cm

Ukázka – manžeta kolmá V30 cm, částečně zapuštěna do skladby střešního pláště

Ukázka – manžeta kolmá V105 cm, z větší části bude zapuštěna do skladby střešního pláště

Ukázka – manžeta kolmá a šikmá, výška 30 cm

Ukázka – manžeta šikmá, výška 15 cm
