Větrání – otvírací světlíky

  • světlíky ALLUX Thermo lze využít nejen k prosvětlení denním světlem, ale také k odvětrání prostor
  • větrat lze ručně, elektricky pomocí motoru, nebo lze světlík využít k výlezu na střechu
  • elektricky otvírané světlíky lze také napojit na čidlo větru a deště, které zajistí automatické zavření světlíku
    v případě silnějšího větru nebo deště

Manuální větrání č.1 – ruční otvírač ( manuální vrátek)



  • zdvih ručního otvírače (manuálního vrátku) 0 – 300 mm



  • manipulace pomocí kliky (otvírací tyče) o délce 1 – 3 m
    (délku kliky volíme podle výšky světlíku od podlahy tak, aby se nám pohodlně klikou otáčelo ve vzpřímené poloze)



  • FOTO – ruční otvírač



  • FOTO č.1 a  č.2  ruční otvírač s kličkou (použití u nízkých stropů s dosahem rukou, bez otvírací tyče)



  • FOTO – ruční otvírač (tandem)

Manuální větrání č. 2 – výlez na střechu



  • využití pro výstup na střechu
  • úhel otevření 70 – 100 stupňů (dle velikosti světlíku)
  • varianty zajištění otevřeného světlíku:
    – pomocí řetízků, které zabraňují přepadnutí kopule na střechu (nejlevnější varianta)
    – pomocí mechanických pístů, jejich aretace pootočením
    – pomocí pneumatických pístů, které odlehčí zdvih kopule (nejdražší varianta)
  • detail madla a kovové západky pro otevření
  • detail madla a kovové západky – se zámkem
  • detail petlice z vnější strany – FOTO č.1 a FOTO č.2
  • detail petlice se zámkem – FOTO



Elektrické větrání č. 1 (varianta A) – LINEÁRNÍ elektromotor pro denní větrání

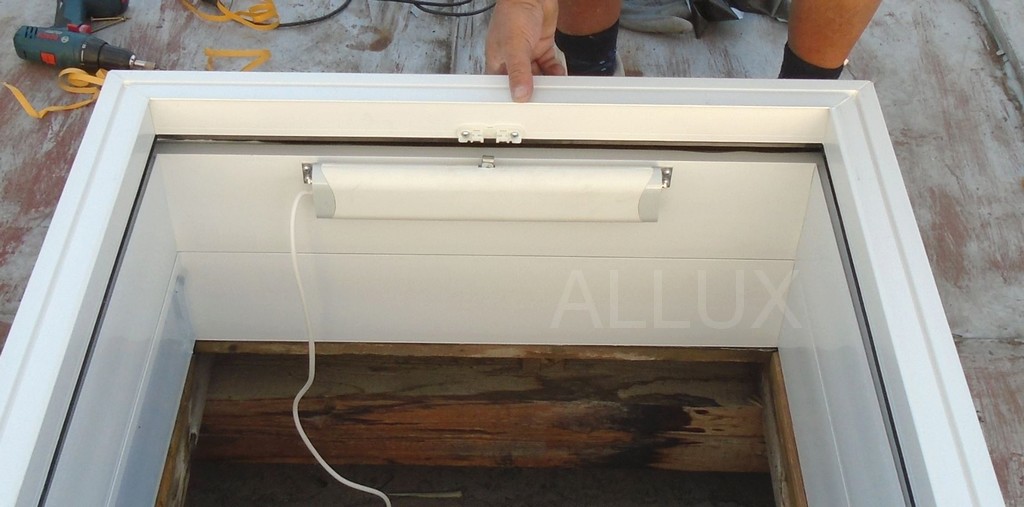

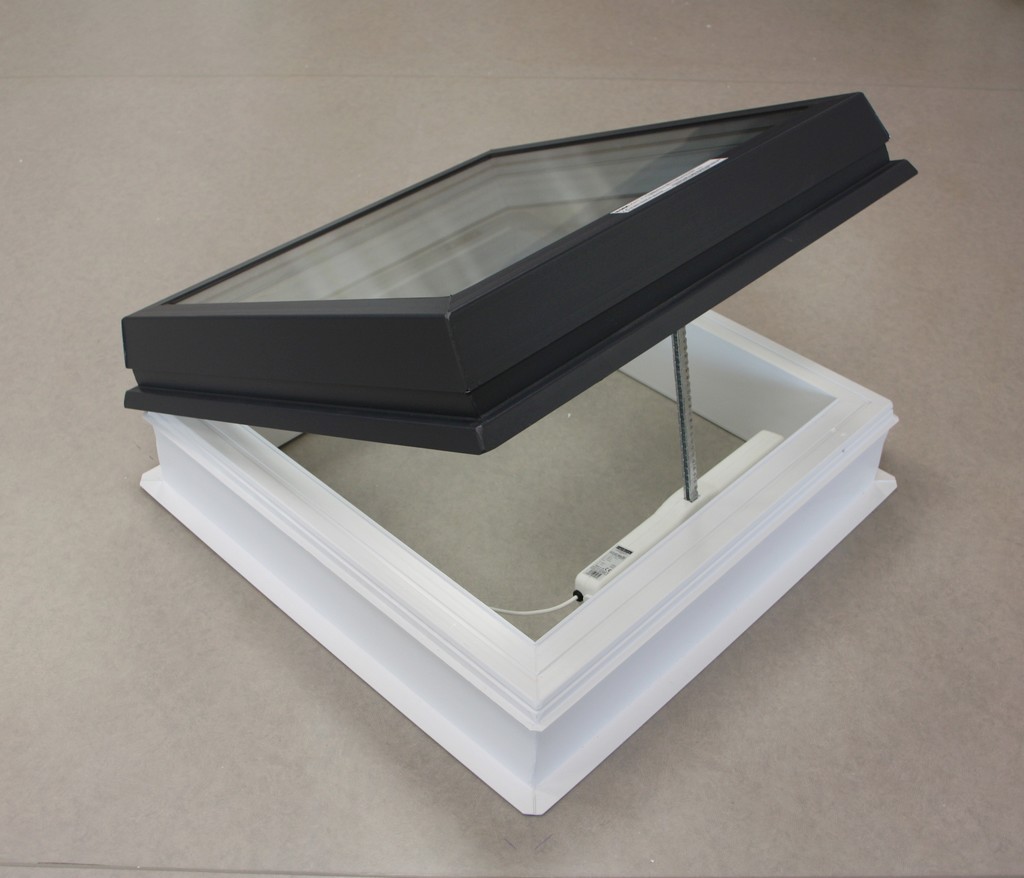

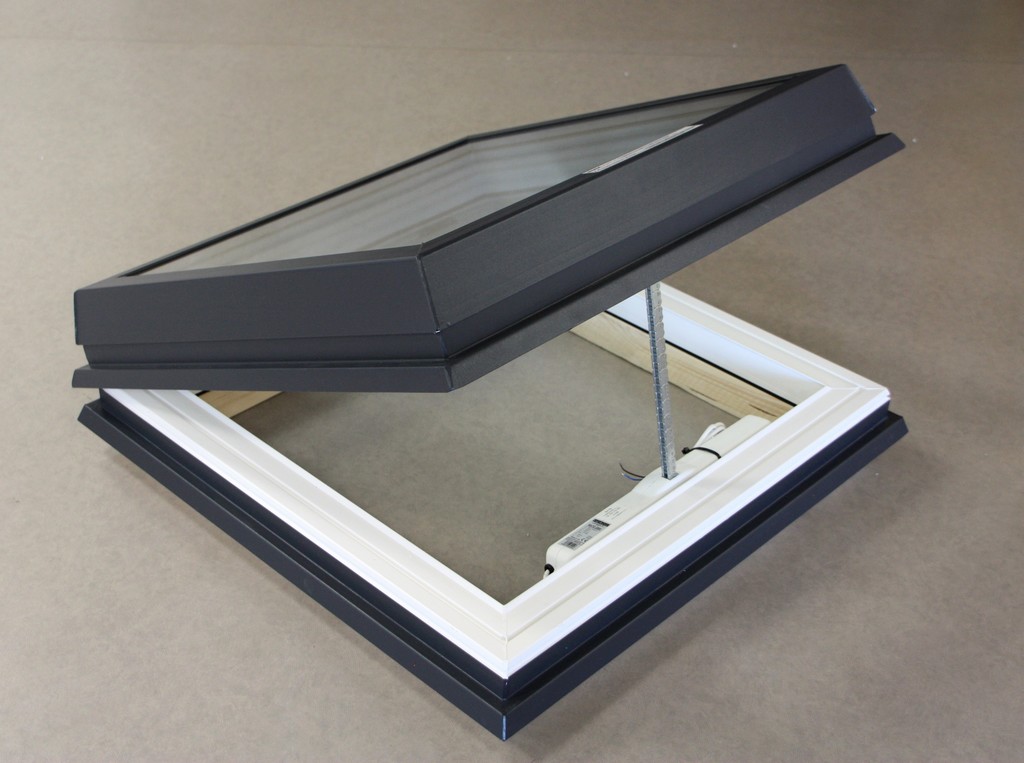

Elektrické větrání č. 1 (varianta B) – ŘETĚZOVÝ elektromotor LIWIN pro denní větrání

  • elektromotor se zdvihem 300 mm
  • elegantní design motoru, připevněn vodorovně na manžetě světlíku
  • doporučujeme pouze pro rodinné domy, nedoporučujeme pro použití v průmyslových objektech, skladech apod.
  • nelze použít pro kruhové světlíky
  • standardně 230 V, koupelny 24 V
  • řetězový el. motor LIWIN – montážní návod
  • ovládání pomocí interiérového polohového větracího tlačítka
  • lze připojit také čidlo větru a deště (upevněno na střeše), které světlík v případě nepřízně počasí automaticky uzavře
  • dálkové ovládání motoru – dálkový ovladač (klíčenka)
  • Jednoduché provedení motoru – FOTO
  • Tandemové provedení motoru – synchronizační jednotka
  • Tandemové provedení motoru – FOTO č.1  a  FOTO č.2

Elektrické větrání č.2 – elektrický výlez na střechu



  • el. motor 230V/50 Hz, IP 55 a Al. vnitřní vzpěra s pohyblivým úchytem
  • použití – jako denní elektrické větrání v jakékoli poloze otevření a po otevření o cca 80 stupňů slouží jako výlez na střechu
  • pouze s manžetou 3o cm a vyšší
  • koncová poloha motoru – elektronický vypínač. Motor se ovládá interiérovým větracím tlačítkem, el. výlez je možno doplnit o čidlo větru a deště. Při dešti, větru a sněhu je třeba vždy světlíky zavřít a zajistit, aby nedošlo k vytržení pantů a ovladačů.
  • poloha pantů – panty na delší straně světlíku.



Ukázky z realizací – ventilační světlíky

Foto – manuální střešní výlezy

Foto – elektrické střešní výlezy

vetrani_20_svetlik_el_vylez

Foto – denní elektrické větrání (tandem – lineární elektromotor)

Foto – denní elektrické větrání řetězovými pohony

Foto – manuální vrátek (ruční otvírač)
