Požární KOPULOVÝ světlík –   AAG   (ALLUX Aluminium Glass)aag_znak_01

VlastnostHodnota
Reakce na oheňTřída
Součinitel prostupu tepla – výplňUg
Součinitel prostupu tepla – světlík bez manžetyUr
Součinitel prostupu tepla – světlík s manžetouUrc
Zatížení působící nahoruUL
Zatížení působící dolůDL
VlastnostHodnota
Náraz měkkým tělěsemSB
Propustnost vzduchuAP
Vzduchová neprůzvučnostRw
Vodotěsnostvyhovuje
Náraz tvrdým tělesemvyhovuje

3x varianta –  kopulový AAG s DRÁTOSKLEM

(odkapávání dle ČSN 73 0865, reakce na oheň dle ČSN EN 13 501-1)

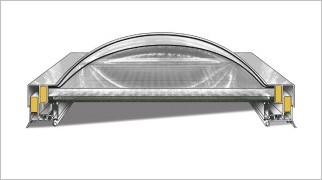

1)  Zasklení kopulové s ochranou proti odkapávání drátosklem, PET-G 2 – 5 vrstvé

odkapávání dle ČSN 73 0865, reakce na oheň dle ČSN EN 13 501-1
horní vrstva – PET-G kopule, čirá
spodní vrstvy – PET-G kopule, čirá
leštěné drátosklo, čiré
hliníkový AAG rám s přerušeným tepelným mostem
Reakce na oheň:
rám = A1, PET-G kopule = B-s2, d0 (EN13501-1), drátosklo = A1
Součinitel prostupu tepla Ug/Ur/Urc (W/m2K):
PET-G/2+drátosklo = 1,9/2,0/1,5 W/m2K
PET-G/3+drátosklo = 1,4/1,7/1,4 W/m2K
PET-G/4+drátosklo = 1,1/1,5/1,3 W/m2K
PET-G/5+drátosklo = 0,88/1,5/1,2 W/m2K
UL = 3000, DL = 2500, SB = 1200, AP 6, Rw = 26 dB (PET-G/4)

Technické informace

Technické výkresy (v PDF a DWG)

kopule 2 vrstvá, manžeta FeZn kolmápdfdwg
kopule 2 vrstvá, manžeta FeZn šikmápdfdwg
kopule 2 vrstvá, manžeta PVC (s Fe oplechováním, kolmá)pdfdwg
kopule 3 vrstvá, manžeta FeZn kolmápdfdwg
kopule 3 vrstvá, manžeta FeZn šikmápdfdwg
kopule 3 vrstvá, manžeta PVC (s Fe oplechováním, kolmá)pdfdwg
kopule 4 vrstvá, manžeta FeZn kolmápdfdwg
kopule 4 vrstvá, manžeta FeZn šikmápdfdwg
kopule 4 vrstvá, manžeta PVC (s Fe oplechováním, kolmá)pdfdwg
kopule 5 vrstvá, manžeta FeZn kolmápdfdwg
kopule 5 vrstvá, manžeta FeZn šikmápdfdwg
kopule 5 vrstvá, manžeta PVC (s Fe oplechováním, kolmá)pdfdwg

2)  Zasklení kopulové s ochranou proti odkapávání drátosklem, PET-G/PC deska

odkapávání dle ČSN 73 0865, reakce na oheň dle ČSN EN 13 501-1
horní vrstva – dvouvrstvá PET-G kopule, čirá
spodní vrstva – PC deska tl. 25 mm
leštěné drátosklo, čiré
hliníkový AAG rám s přerušeným tepelným mostem
Reakce na oheň:
rám = A1, PET-G kopule = B-s2, d0 (EN13501-1), drátosklo = A1,
PC = B-s1, d0 (EN13501-1)
Součinitel prostupu tepla Ug/Ur/Urc (W/m2K):
PET-G/2+PC+drátosklo = 0,76/1,4/1,2 W/m2K
UL = 3000, DL = 2500, SB = 1200, AP 4, Rw = 30 dB

Technické informace:

Technické výkresy (v PDF a DWG)

kopule 2 vrstvá, manžeta FeZn kolmápdfdwg
kopule 2 vrstvá, manžeta FeZn šikmápdfdwg
kopule 2 vrstvá, manžeta PVC (s Fe oplechováním, kolmá)pdfdwg

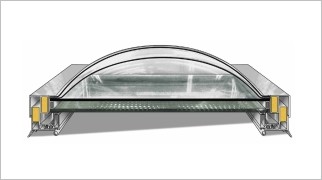

3)  Zasklení kopulové s ochranou proti odkapávání drátosklem, PET-G/izolační bezpečnostní sklo

momentálně se tato varianta nevyrábí
odkapávání dle ČSN 73 0865, reakce na oheň dle ČSN EN 13 501-1
horní vrstva – dvouvrstvá PET-G kopule, čirá
spodní vrstva – izolační bezpečnostní sklo Iplus Advenced 1.0.4-16-6 ­ vrchní kalené pro odolnost proti rozbití ­ spodní leštěné, čiré drátosklo
hliníkový AAG rám s přerušeným tepelným mostem
Reakce na oheň:
rám = A1, PET-G kopule = B-s2, d0 (EN13501-1), sklo = A1
Součinitel prostupu tepla Ug/Ur/Urc (W/m2K):
PET-G/2+sklo = 0,74/1,3/1,1 W/m2K
UL = 3000, DL = 2500, SB = 1200, AP 4, Rw = 35 dB

Technické informace:

Technické výkresy (v PDF a DWG)

kopule 2 vrstvá, manžeta FeZn kolmápdfdwg
kopule 2 vrstvá, manžeta FeZn šikmápdfdwg
kopule 2 vrstvá, manžeta PVC (s Fe oplechováním, kolmá)pdfdwg

4x varianta  –  kopulový AAG bez DRÁTOSKLA

(reakce na oheň dle ČSN EN 13 501-1)

1)  Zasklení kopulové s reakcí na oheň, PET-G 2 – 5 vrstvé

reakce na oheň dle ČSN EN 13 501-1
horní vrstva – PET-G kopule, čirá
spodní vrstvy – PET-G kopule, čirá
hliníkový AAG rám s přerušeným tepelným mostem
Reakce na oheň:
rám = A1, PET-G kopule = B-s2, d0 (EN13501-1)
Součinitel prostupu tepla Ug/Ur/Urc (W/m2K):
PET-G/2 = 2,7/2,4/1,7 W/m2K
PET-G/3 = 1,8/1,8/1,4 W/m2K
PET-G/4 = 1,3/1,5/1,3 W/m2K
PET-G/5 = 1,1/1,4/1,2 W/m2K
UL = 3000, DL = 2500, SB = 1200, AP 6, Rw = 26 dB (PET-G/4)

Technické informace

Technické výkresy (v PDF a DWG)

kopule 2 vrstvá, manžeta FeZn kolmápdfdwg
kopule 2 vrstvá, manžeta FeZn šikmápdfdwg
kopule 2 vrstvá, manžeta PVC (s Fe oplechováním, kolmá)pdfdwg
kopule 3 vrstvá, manžeta FeZn kolmápdfdwg
kopule 3 vrstvá, manžeta FeZn šikmápdfdwg
kopule 3 vrstvá, manžeta PVC (s Fe oplechováním, kolmá)pdfdwg
kopule 4 vrstvá, manžeta FeZn kolmápdfdwg
kopule 4 vrstvá, manžeta FeZn šikmápdfdwg
kopule 4 vrstvá, manžeta PVC (s Fe oplechováním, kolmá)pdfdwg
kopule 5 vrstvá, manžeta FeZn kolmápdfdwg
kopule 5 vrstvá, manžeta FeZn šikmápdfdwg
kopule 5 vrstvá, manžeta PVC (s Fe oplechováním, kolmá)pdfdwg

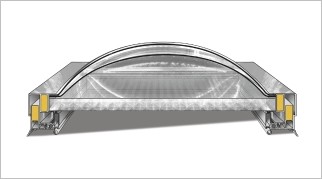

2)  Zasklení kopulové s reakcí na oheň, PET-G/PC deska

reakce na oheň dle ČSN EN 13 501-1
horní vrstva – dvouvrstvá PET-G kopule, čirá
spodní vrstva – PC deska tl. 25 mm
hliníkový AAG rám s přerušeným tepelným mostem
Reakce na oheň:
rám = A1, PET-G kopule = B-s2, d0 (EN13501-1), PC = B-s1, d0 (EN13501-1)
Součinitel prostupu tepla Ug/Ur/Urc (W/m2K):
PET-G/2+PC = 0,87/1,2/1,1 W/m2K
UL = 3000, DL = 2500, SB = 1200, AP 4, Rw = 30 dB

Technické informace

Technické výkresy (v PDF a DWG)

kopule 2 vrstvá, manžeta FeZn kolmápdfdwg
kopule 2 vrstvá, manžeta FeZn šikmápdfdwg
kopule 2 vrstvá, manžeta PVC (s Fe oplechováním, kolmá)pdfdwg

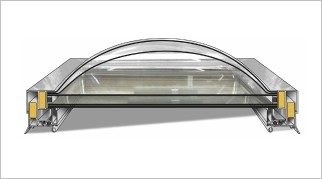

3)  Zasklení kopulové s reakcí na oheň, PET-G/izolační bezpečnostní sklo

momentálně se tato varianta nevyrábí
reakce na oheň dle ČSN EN 13 501-1
horní vrstva – dvouvrstvá PET-G kopule, čirá
spodní vrstva – izolační bezpečnostní sklo Iplus Advenced 4-16-VSG 44.2,1.0 – vrchní kalené pro okolnost proti rozbití – spodní lepené bezpečnostní sklo
hliníkový AAG rám s přerušeným tepelným mostem
Reakce na oheň:
rám = A1, PET-G kopule = B-s2, d0 (EN13501-1), sklo = A1
Součinitel prostupu tepla Ug/Ur/Urc (W/m2K):
PET-G/2+sklo = 0,74/1,3/1,1 W/m2K
UL = 3000, DL = 2500, SB = 1200, AP 4, Rw = 35 dB

Technické informace

Technické výkresy (v PDF a DWG)

kopule 2 vrstvá, manžeta FeZn kolmápdfdwg
kopule 2 vrstvá, manžeta FeZn šikmápdfdwg
kopule 2 vrstvá, manžeta PVC (s Fe oplechováním, kolmá)pdfdwg

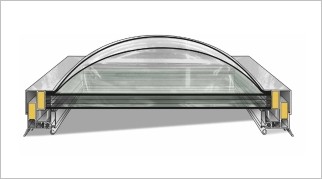

4)  Zasklení kopulové s reakcí na oheň, PET-G/izolační bezpečnostní sklo s tepelnou fólií INTERM TF

momentálně se tato varianta nevyrábí
reakce na oheň dle ČSN EN 13 501-1
horní vrstva – dvouvrstvá PET-G kopule, čirá
spodní vrstva – izolační bezpečnostní sklo Sporo Super s tepelnou fólií INTERM TF – vrchní kalené pro odolnost proti rozbití, vnitřní tepelná fólie pro zlepšení U, spodní lepené bezpečnostní sklo
hliníkový AAG rám s přerušeným tepelným mostem
Reakce na oheň:
rám = A1, PET-G kopule = B-s2, d0 (EN13501-1), sklo = A1
Součinitel prostupu tepla Ug/Ur/Urc (W/m2K):
PET-G/2+sklo = 0,29/1,1/1,0 W/m2K
UL = 3000, DL = 2500, SB = 1200, AP 4, Rw = 35 dB

Technické informace

Technické výkresy (v PDF a DWG)

kopule 2 vrstvá, manžeta FeZn kolmápdfdwg
kopule 2 vrstvá, manžeta FeZn šikmápdfdwg
kopule 2 vrstvá, manžeta PVC (s Fe oplechováním, kolmá)pdfdwg

Pozor !

  • ke každému požárnímu kopulovému zasklení potřebujete i požární světlíkovou manžetu (podstavec), ke které se připevňuje kopule

Varianty požární světlíkové manžety:
