Manžety z laminátu (polyester)
- pouze pro – kruhové světlíky
Manžeta kruhová z laminátu
- vnější a vnitřní vrstva laminát
- vnitřní izolace – polyuretan 30 mm
Parametry:
- vnitřní izolace – polyuretan 30 mm – Up = 0,88 W/m2K
- výška – 15 cm, 30 cm, 50 cm – šikmá i kolmá verze
- výška – 60 cm, 70 cm – pro některé rozměry šikmých i kolmých manžet
- RAL 9010
- symetrické provedení – všechny 4 strany manžety mají stejnou výšku
Rozměry:
- rozměr A = světlost kopule
- rozměr B = stavební otvor

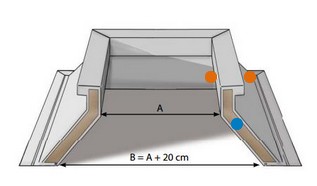

- rozměr B = rozměr A + 20 cm (u šikmé manžety)

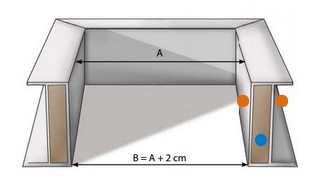

- rozměr B = rozměr A + 2 cm (u kolmé manžety)
Technické informace
- Rozměrová řada – manžety z laminátu – PDF (pro půdorysné tvary světlíků – pouze kruhové )
- Tech. výkres – manžety z laminátu – PDF
- Tech. výkres – manžeta kolmá V30cm, PUR20mm PDF , DWG
- Tech. výkres – manžeta kolmá V30cm, PUR40mm PDF , DWG
- Tech. výkres – manžeta kolmá V30cm, PUR60mm PDF , DWG (doporučeno k 5 a 6-vrstvým kopulím)
- izolace PUR80mm nebo PUR100mm – na vyžádání
Ukázka – kruhová manžeta z laminátu, výška 50 cm
Řez – napojení PEVNÉHO kopulového světlíku na laminátovou manžetu
Řez – napojení OTVÍRACÍHO kopulového světlíku na laminátovou manžetu
Řezy – platí pro manžety šikmé, kolmé a kruhové
